Как пользоваться мультиметром DT830B ?️
Мультиметр — это незаменимый инструмент в арсенале любого домашнего мастера и профессионального электрика. Сегодня разберем, как правильно пользоваться популярной моделью DT830B, чтобы ваши измерения были точными, а работа — безопасной.

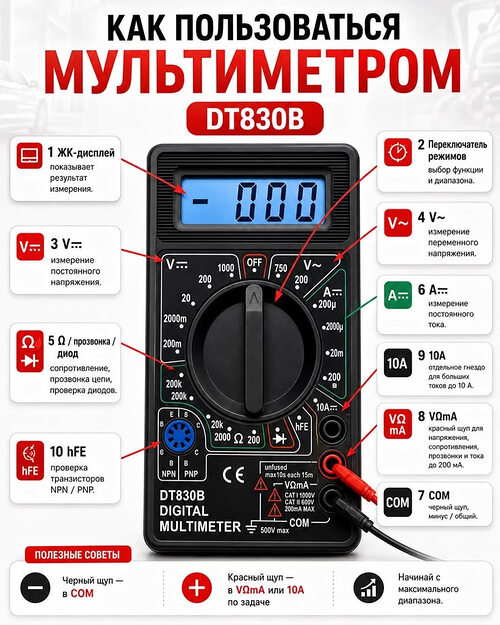

Вот подробная расшифровка всех элементов управления и функций этого прибора:
? Основные элементы управления
1. ЖК-дисплей: В верхней части устройства находится экран, который отображает результаты ваших измерений.
2. Переключатель режимов: Центральная "крутилка" служит для выбора нужной функции (напряжение, ток, сопротивление) и диапазона измерений.
? Измерение напряжения (Напряжение)
3. V⎓ (Постоянное напряжение): Этот сектор предназначен для проверки батареек, аккумуляторов и блоков питания. Выбирайте диапазон в зависимости от ожидаемого значения (например, 20V для кроны или 200m для мелких батареек).
4. V~ (Переменное напряжение): Используется для проверки бытовой сети. Обычно достаточно выставить предел 750V для измерения розеток.
? Измерение тока и сопротивления
5. A⎓ (Постоянный ток): Режим для измерения силы тока в цепи. Важно: красный щуп переставляется в соответствующее гнездо!
6. Ω / Прозвонка / Диод: Универсальный режим. Позволяет измерить сопротивление, проверить целостность провода (прозвонка) или протестировать диод.
7. 10A: Отдельное гнездо для красного щупа, если вы планируете измерять большие токи (до 10 Ампер).
8. VΩmA: Основное гнездо для красного щупа при измерении напряжения, сопротивления и малых токов (до 200 мА).
? Специальные функции
9. hFE: Разъем для проверки транзисторов (NPN и PNP), позволяет узнать коэффициент усиления.
10 .COM: Гнездо для черного щупа (минус/общий). Вставляется сюда всегда, независимо от типа измерения.
? ПОЛЕЗНЫЕ СОВЕТЫ ДЛЯ НОВИЧКОВ:
? Красный щуп: Вставляйте его в гнездо VΩmA для большинства задач или в 10A, если измеряете большой ток.
⚫ Черный щуп: Всегда находится в гнезде COM.
? Начинайте с максимума: Если не знаете точное значение параметра, всегда начинайте с самого высокого диапазона, чтобы не сжечь прибор, и постепенно снижайте его.
